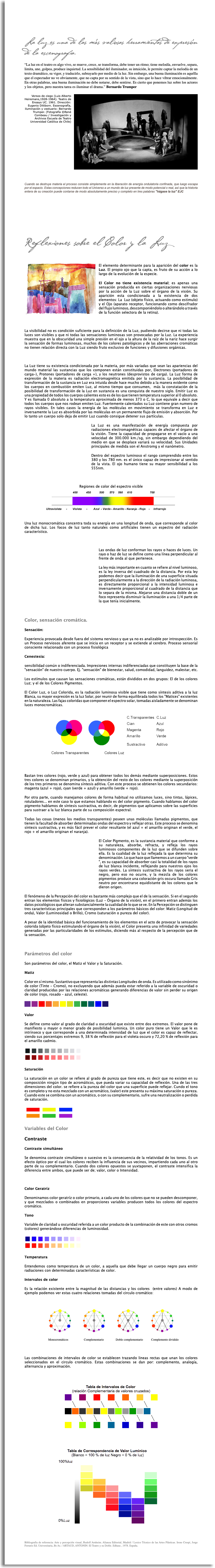

Reflexiones sobre el Color y la Luz

Del espacio y la escena

Inicio

Portafolio Flickr

La luz es una de las más valiosas herramientas de expresión de la escenografía. “La luz en el teatro es algo vivo, se mueve, crece, se transforma, debe tener un ritmo; tiene melodía, envuelve, separa, limita, une, golpea, produce inquietud. La sensibilidad del iluminador, su intuición, le permite captar la melodía de un texto dramático, su vigor, y traducirlo, subrayarlo por medio de la luz. Sin embargo, una buena iluminación es aquélla que el espectador no ve obviamente, que no capta por su sentido de la vista, sino que lo hace vibrar emocionalmente. En otras palabras, una buena iluminación no debe notarse, debe sentirse. Es cierto que ponemos luz sobre los actores y los objetos, pero nuestra tarea es iluminar el drama.” Bernardo Trumper ﷯Versos de ciego (Luis Alberto Heiremans,1928-1964). Teatro de Ensayo UC. 1961. Dirección: Eugenio Dittborn. Escenografía, iluminación y vestuario: Bernardo Trumper. (Fotografía ©René Combeau / Investigación y Archivos Escuela de Teatro Universidad Católica de Chile) Cuando se destruye materia el proceso consiste simplemente en la liberación de energía ondulatoria confinada, que luego escapa por el espacio. Estas concepciones reducen todo el Universo a un mundo de luz presente de modo potencial o real, así que la historia entera de su creación puede contarse de modo absolutamente preciso y completo en tres palabras "hágase la luz" EJC Reflexiones sobre el Color y la Luz ﷯El elemento determinante para la aparición del color es la Luz. El propio ojo que la capta, es fruto de su acción a lo largo de la evolución de la especie. El Color no tiene existencia material; es apenas una sensación producida en ciertas organizaciones nerviosas por la acción de la Luz sobre el órgano de la visión. Su aparición esta condicionada a la existencia de dos elementos: La Luz (objeto físico, actuando como estimulo) y el Ojo (aparato receptor, funcionando como descifrador del flujo luminoso, descomponiéndolo o alterándolo a través de la función selectora de la retina). La visibilidad no es condición suficiente para la definición de la Luz, pudiendo decirse que ni todas las luces son visibles y que ni todas las sensaciones luminosas son provocadas por la Luz. La experiencia muestra que en la obscuridad una simple presión en el ojo a la altura de la raíz de la nariz hace surgir la sensación de formas luminosas, muchos de los colores patológicos y de las aberraciones cromáticas no tienen relación directa con la Luz siendo fruto exclusivo de funciones y difusiones orgánicas. La Luz tiene su existencia condicionada por la materia, por más variadas que sean las apariencias del mundo material las sustancias que los componen están constituidas por, Electrones (portadores de carga-), Protones (portadores de carga +), y los neutrones (desprovistos de carga). La Luz forma de expresión de la materia es radiación electromagnética emitida por la sustancia. La posibilidad de transformación de la sustancia en Luz era intuida desde hace mucho debido a la manera evidente como los cuerpos en combustión emiten Luz, al mismo tiempo que consumen, más la constatación de la posibilidad de transformación de la Luz en sustancia es una conquista de nuestro siglo. Emitir Luz es una propiedad de todos los cuerpos calientes esto es de los que tienen temperatura superior al 0 absoluto. Y es llamada 0 absoluto a la temperatura aproximada de menos 373 o C, lo que equivale a decir que todos los cuerpos que nos rodean emiten Luz. Fuertemente calentados su Luz contiene gran numero de rayos visibles. En tales casos la energía de las moléculas en movimiento se transforma en Luz e inversamente la Luz es absorbida por las moléculas en un permanente flujo de emisión y absorción. Por lo tanto un cuerpo solo deja de emitir Luz cuando consigue detener sus partículas. ﷯La Luz es una manifestación de energía compuesta por radiaciones electromagnéticas capaces de afectar el órgano de la visión. Tiene la capacidad de propagarse en el vacío a una velocidad de 300.000 km./sg, sin embargo dependiendo del medio en que se desplace variará su velocidad. Sus Unidades principales de medida son el Anstromg y el nanómetro. Dentro del espectro luminoso el rango comprendido entre los 380 y los 780 nm. es el único capaz de impresionar al sentido de la vista. El ojo humano tiene su mayor sensibilidad a los 555nm. Regiones de color del espectro visible ﷯ Una luz monocromática concentra toda su energía en una longitud de onda, que corresponde al color de dicha luz. Los focos de luz tanto naturales como artificiales tienen un espectro del radiación característico. ﷯Las ondas de luz conforman los rayos o haces de luces. Un rayo o haz de luz se define como una línea perpendicular al frente de onda al que pertenece. La ley más importante en cuanto se refiere al nivel luminoso, es la ley inversa del cuadrado de la distancia. Por esta ley podemos decir que la iluminación de una superficie situada perpendicularmente a la dirección de la radiación luminosa, es directamente proporcional a la intensidad luminosa e inversamente proporcional al cuadrado de la distancia que lo separa de la misma. Alejarse una distancia doble de un foco representa disminuir la iluminación a una 1/4 parte de la que tenía inicialmente. Color, sensación cromática. Sensación: Experiencia provocada desde fuera del sistema nervioso y que ya no es analizable por introspección. Es un Proceso nerviosos aferente que se inicia en un receptor y se extiende al cerebro. Proceso sensorial consciente relacionado con un proceso fisiológica Cenestesia: sensibilidad común o indiferenciada. Impresiones internas indiferenciadas que constituyen la base de la "sensación" de nuestro cuerpo. Ej. "sensación" de bienestar, salud, comodidad, languidez, malestar, etc. Los estímulos que causan las sensaciones cromáticas, están divididos en dos grupos: El de los colores Luz; y el de los Colores Pigmentos. El Color Luz, o Luz Colorida, es la radiación luminosa visible que tiene como síntesis aditiva a la luz Blanca, su mayor expresión es la luz Solar, por reunir de forma equilibrada todos los "Matices" existentes en la naturaleza. Las fajas coloridas que componen el espectro solar, tomadas aisladamente se denominan luces monocromáticas. ﷯ Bastan tres colores (rojo, verde y azul) para obtener todos los demás mediante superposiciones. Estos tres colores se denominan primarios, y la obtención del resto de los colores mediante la superposición de los tres primeros se denomina síntesis aditiva. Con este proceso se obtienen los colores secundarios: magenta (azul + rojo), cyan (verde + azul) y amarillo (verde + rojo). Por otra parte, cuando manejamos colores de forma habitual no utilizamos luces, sino tintas, lápices, rotuladores... en este caso lo que estamos hablando es del color pigmento. Cuando hablamos del color pigmento hablamos de síntesis sustractiva, es decir, de pigmentos que aplicamos sobre las superficies para sustraer a la luz blanca parte de su composición espectral. Todas las cosas (menos los medios transparentes) poseen unas moléculas llamadas pigmentos, que tienen la facultad de absorber determinadas ondas del espectro y reflejar otras. Este proceso se denomina síntesis sustractiva, y es más fácil prever el color resultante (el azul + el amarillo originan el verde, el rojo + el amarillo originan el naranja). ﷯El Color Pigmento, es la sustancia material que conforme a su naturaleza, absorbe, refracta, y refleja los rayos luminosos componentes de la luz que se difunden sobre ella. Es la cualidad de la luz reflejada la que determina su denominación. Lo que hace que llamemos a un cuerpo "verde ", es su capacidad de absorber casi la totalidad de los rayos de luz blanca incidente, reflejando para nuestros ojos los rayos verdes. La síntesis sustractiva de los rayos seria el negro, pero eso no ocurre, y la mezcla de los colores pigmentos produce una coloración gris oscura llamado Gris neutro por encontrarse equidistante de los colores que le dieron origen. El fenómeno de la Percepción del color es bastante más complejo que el de la sensación. Si en el segundo entran los elementos físicos y fisiológicos (Luz - Órgano de la visión), en el primero entran además los datos psicológicos que alteran substancialmente la cualidad de lo que se ve. En la Percepción se distinguen tres características principales que corresponden a los parámetros básicos del color: Matiz (Longitud de onda), Valor (Luminosidad o Brillo), Cromo (saturación o pureza del color). A pesar de la identidad básica del funcionamiento de los elementos en el acto de provocar la sensación colorida (objeto físico estimulando el órgano de la visión), el Color presenta una infinidad de variedades generadas por las particularidades de los estímulos, diciendo más al respecto de la percepción que de la sensación. Parámetros del color Son parámetros del color, el Matiz el Valor y la Saturación. Matiz Color en sí mismo. Sustantivo que representa las distintas Longitudes de onda. Es utilizado como sinónimo de color (Tinte - Cromo), no excluyendo que además pueda estar referido a la variable de oscuridad o claridad producidas por las relaciones acromáticas generando diferencias de valor sin perder su origen de color (rojo, rosado – azul, celeste). ﷯ Valor Se define como valor al grado de claridad u oscuridad que existe entre dos extremos. El valor pone de manifiesto u mayor o menor grado de posibilidad luminica. Un color puro tiene un Valor que le es intrínseco y que corresponde a una determinada intensidad de luz que el color es capaz de reflectar, siendo sus porcentajes extremos 9, 38 % de reflexión para el violeta oscuro y 72,20 % de reflexión para el amarillo cadmio. ﷯ Saturación La saturación en un color se refiere al grado de pureza que tiene este, es decir que no existen en su composición ningún tipo de acromáticos, que pueda variar su capacidad de reflexión. Una de las tres dimensiones del color. se refiere a la pureza del color que una superficie puede reflejar. Cundo el tono es completo y no esta mezclado con un acromático, (valor) este presenta su máxima saturación o pureza. Cuando este se combina con un acromático, o con su complementario, sufre una neutralización o perdida de saturación. ﷯ Variables del Color Contraste Contraste simultáneo Se denomina contraste simultáneo o sucesivo es la consecuencia de la relatividad de los tonos. Es un efecto óptico por el cual los colores reciben la influencia de sus vecinos, impartiendo cada uno al otro parte de su complementario. Cuando dos colores opuestos se yuxtaponen, el contraste intensifica la diferencia entre ambos, que puede ser de; valor, color o Intensidad. Color Geratríz Denominamos color geratríz o color primario, a cada uno de los colores que no se pueden descomponer, y que mezclados o combinados en proporciones variables producen todos los colores del espectro cromático. Tono Variable de claridad u oscuridad referida a un color producto de la combinación de este con otros cromos (colores) generándose diferencias de luminosidad. ﷯ Temperatura Entendemos como temperatura de un color, a aquella que debe llegar un cuerpo negro para emitir radiaciones con determinadas características de color. Intervalos de color Es la relación existente entre la magnitud de las distancias y los colores (entre valores) A modo de ejemplo podemos ver estas cuatro relaciones tomadas del circulo cromático: ﷯ Monocromáticos Complementario Doble complementario Complemento dividido Las combinaciones de intervalos de color se establecen trazando lineas rectas que unan los colores seleccionados en el circulo cromático. Estas combinaciones se dan por: complemento, analogía, alternancia y aproximación. ﷯ ﷯ Bibliografia de referencia: Arte y percepción visual, Rudolf Arnheim. Alianza Editorial, Madrid / Lexico Técnico de las Artes Plásticas. Irene Crespi, Jorge Ferrario Ed. Universitaria, Bs As. / ARTAUD, ANTONIN: El Teatro y su Doble. Edhasa , 1978. España.

Cículo de Rosenstiehl

Ejemplo de CONTRASTE

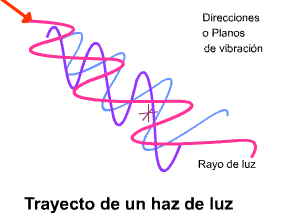

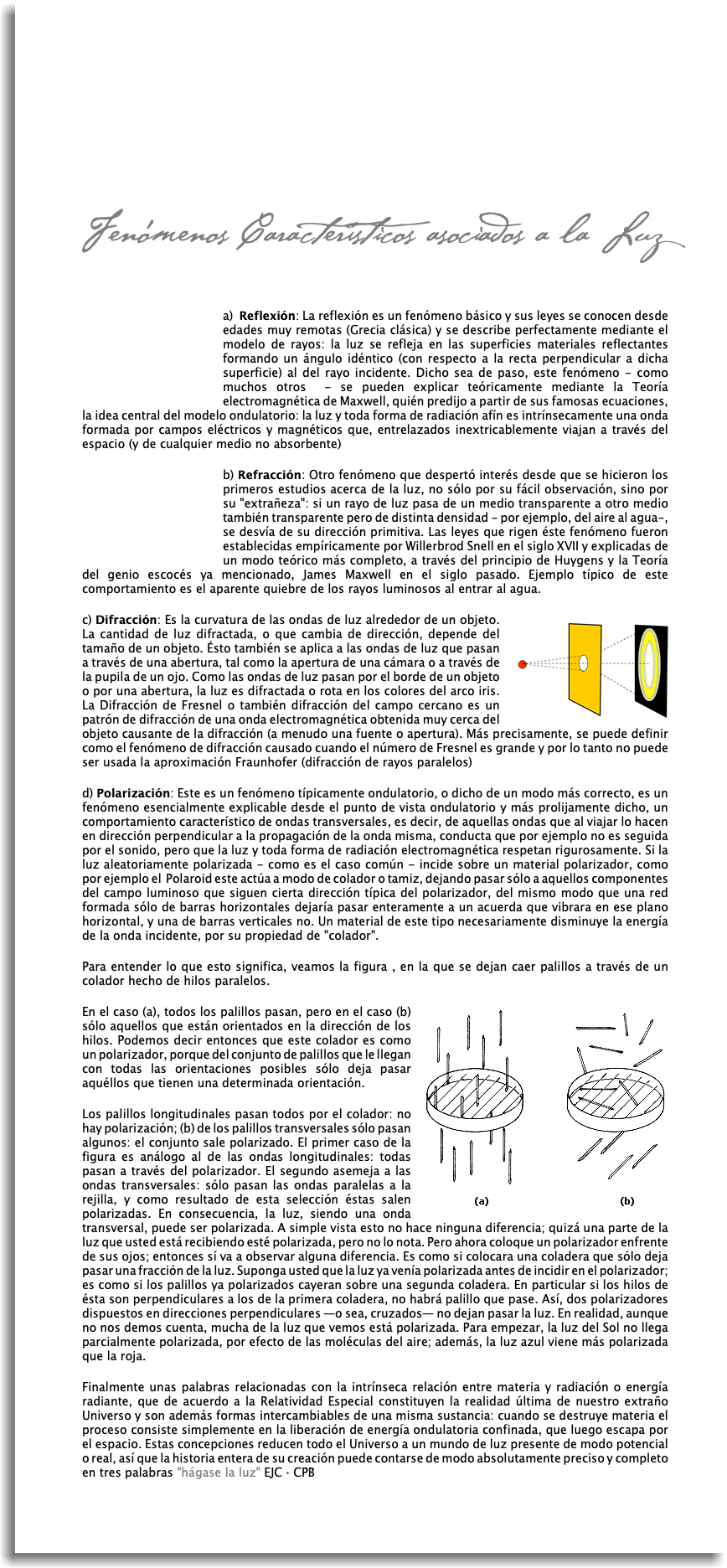

$Fenómenos Característicos asociados a la Luz  ﷯a) Reflexión: La reflexión es un fenómeno básico y sus leyes se conocen desde edades muy remotas (Grecia clásica) y se describe perfectamente mediante el modelo de rayos: la luz se refleja en las superficies materiales reflectantes formando un ángulo idéntico (con respecto a la recta perpendicular a dicha superficie) al del rayo incidente. Dicho sea de paso, este fenómeno - como muchos otros - se pueden explicar teóricamente mediante la Teoría electromagnética de Maxwell, quién predijo a partir de sus famosas ecuaciones, la idea central del modelo ondulatorio: la luz y toda forma de radiación afín es intrínsecamente una onda formada por campos eléctricos y magnéticos que, entrelazados inextricablemente viajan a través del espacio (y de cualquier medio no absorbente) ﷯b) Refracción: Otro fenómeno que despertó interés desde que se hicieron los primeros estudios acerca de la luz, no sólo por su fácil observación, sino por su "extrañeza": si un rayo de luz pasa de un medio transparente a otro medio también transparente pero de distinta densidad - por ejemplo, del aire al agua-, se desvía de su dirección primitiva. Las leyes que rigen éste fenómeno fueron establecidas empíricamente por Willerbrod Snell en el siglo XVII y explicadas de un modo teórico más completo, a través del principio de Huygens y la Teoría del genio escocés ya mencionado, James Maxwell en el siglo pasado. Ejemplo típico de este comportamiento es el aparente quiebre de los rayos luminosos al entrar al agua. ﷯c) Difracción: Es la curvatura de las ondas de luz alrededor de un objeto. La cantidad de luz difractada, o que cambia de dirección, depende del tamaño de un objeto. Ésto también se aplica a las ondas de luz que pasan a través de una abertura, tal como la apertura de una cámara o a través de la pupila de un ojo. Como las ondas de luz pasan por el borde de un objeto o por una abertura, la luz es difractada o rota en los colores del arco iris. La Difracción de Fresnel o también difracción del campo cercano es un patrón de difracción de una onda electromagnética obtenida muy cerca del objeto causante de la difracción (a menudo una fuente o apertura). Más precisamente, se puede definir como el fenómeno de difracción causado cuando el número de Fresnel es grande y por lo tanto no puede ser usada la aproximación Fraunhofer (difracción de rayos paralelos) d) Polarización: Este es un fenómeno típicamente ondulatorio, o dicho de un modo más correcto, es un fenómeno esencialmente explicable desde el punto de vista ondulatorio y más prolijamente dicho, un comportamiento característico de ondas transversales, es decir, de aquellas ondas que al viajar lo hacen en dirección perpendicular a la propagación de la onda misma, conducta que por ejemplo no es seguida por el sonido, pero que la luz y toda forma de radiación electromagnética respetan rigurosamente. Si la luz aleatoriamente polarizada - como es el caso común - incide sobre un material polarizador, como por ejemplo el Polaroid este actúa a modo de colador o tamiz, dejando pasar sólo a aquellos componentes del campo luminoso que siguen cierta dirección típica del polarizador, del mismo modo que una red formada sólo de barras horizontales dejaría pasar enteramente a un acuerda que vibrara en ese plano horizontal, y una de barras verticales no. Un material de este tipo necesariamente disminuye la energía de la onda incidente, por su propiedad de "colador". Para entender lo que esto significa, veamos la figura , en la que se dejan caer palillos a través de un colador hecho de hilos paralelos. ﷯En el caso (a), todos los palillos pasan, pero en el caso (b) sólo aquellos que están orientados en la dirección de los hilos. Podemos decir entonces que este colador es como un polarizador, porque del conjunto de palillos que le llegan con todas las orientaciones posibles sólo deja pasar aquéllos que tienen una determinada orientación. Los palillos longitudinales pasan todos por el colador: no hay polarización; (b) de los palillos transversales sólo pasan algunos: el conjunto sale polarizado. El primer caso de la figura es análogo al de las ondas longitudinales: todas pasan a través del polarizador. El segundo asemeja a las ondas transversales: sólo pasan las ondas paralelas a la rejilla, y como resultado de esta selección éstas salen polarizadas. En consecuencia, la luz, siendo una onda transversal, puede ser polarizada. A simple vista esto no hace ninguna diferencia; quizá una parte de la luz que usted está recibiendo esté polarizada, pero no lo nota. Pero ahora coloque un polarizador enfrente de sus ojos; entonces sí va a observar alguna diferencia. Es como si colocara una coladera que sólo deja pasar una fracción de la luz. Suponga usted que la luz ya venía polarizada antes de incidir en el polarizador; es como si los palillos ya polarizados cayeran sobre una segunda coladera. En particular si los hilos de ésta son perpendiculares a los de la primera coladera, no habrá palillo que pase. Así, dos polarizadores dispuestos en direcciones perpendiculares —o sea, cruzados— no dejan pasar la luz. En realidad, aunque no nos demos cuenta, mucha de la luz que vemos está polarizada. Para empezar, la luz del Sol no llega parcialmente polarizada, por efecto de las moléculas del aire; además, la luz azul viene más polarizada que la roja. Finalmente unas palabras relacionadas con la intrínseca relación entre materia y radiación o energía radiante, que de acuerdo a la Relatividad Especial constituyen la realidad última de nuestro extraño Universo y son además formas intercambiables de una misma sustancia: cuando se destruye materia el proceso consiste simplemente en la liberación de energía ondulatoria confinada, que luego escapa por el espacio. Estas concepciones reducen todo el Universo a un mundo de luz presente de modo potencial o real, así que la historia entera de su creación puede contarse de modo absolutamente preciso y completo en tres palabras "hágase la luz" EJC · CPB$

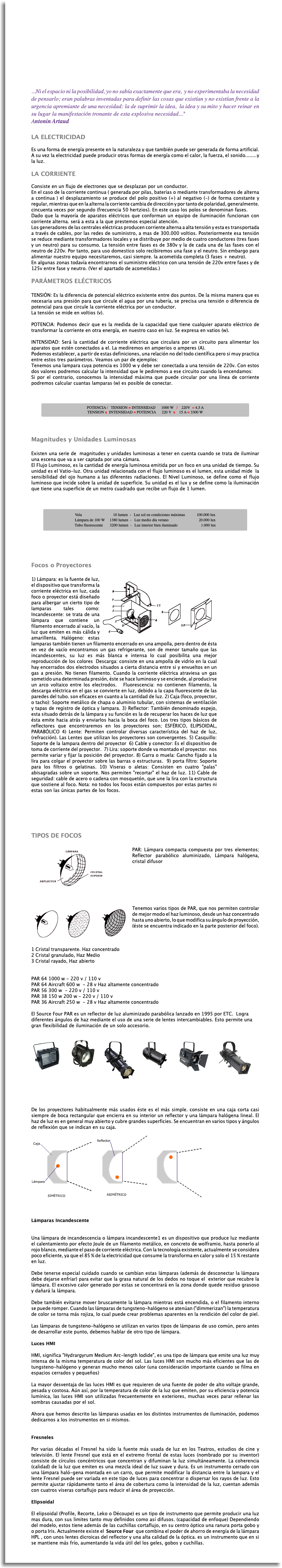

Explore the Souce Four - Tabla de Intensidades ETC

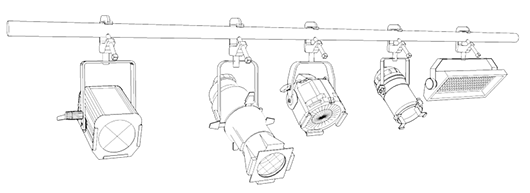

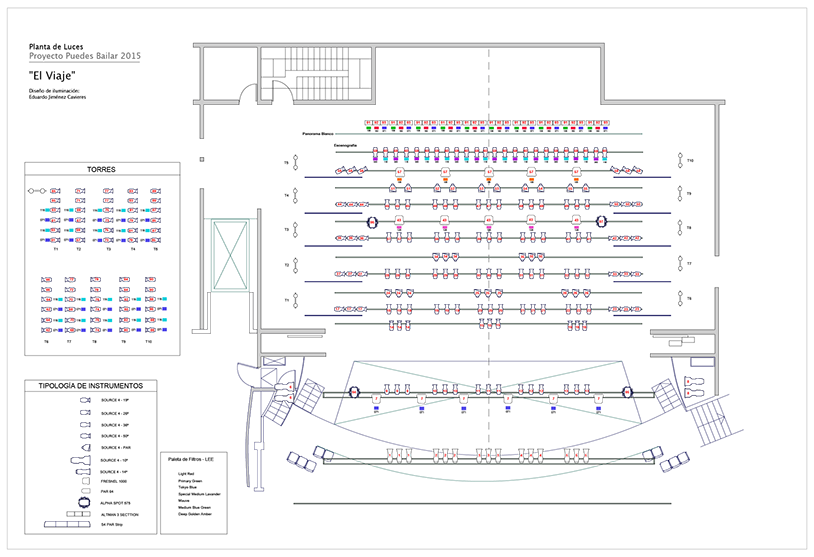

Emplazamientos de los Instrumentos de Proyección

Luz Frontal: es aquella que tiene un ángulo con respecto al objeto iluminado de no más de 75° en el plano horizontal, pues a partir de este ángulo empezamos a hablar de Luz Lateral. El emplazamiento frontal, nos permite cubrir las áreas que se encuentren dentro de los primeros planos de una escena y con el apoyo de las otras posiciones (Contraluz, Luz Lateral, Luz Cenital, Áreas) podemos modelar las formas.

Luz Dura y Luz Suave

La iluminación puede tanto enfatizar detalles importantes, como ocultarlos completamente.

Características básicas:

coherencia (calidad)

temperatura de color

intensidad

Coherencia de la Luz

La coherencia, frecuentemente llamada calidad, es la dureza o la suavidad de la luz. La calidad de la luz es probablemente la variable menos comprendida y más olvidada de las tres variables mencionadas.

Luz Dura

La luz que es emitida directamente desde una fuente concentrada resulta en rayos (paralelos) relativamente coherentes. Esto da a la luz una apariencia dura, vigorosa y cortante. La luz de una lámpara transparente, la de un fresnel enfocado, y la luz del sol de una tarde despejada, son fuentes representativas de luz dura.

La luz dura crea una sombra claramente definida, al hacer notar la textura de los cueros. Cuando la luz dura es utilizada para iluminar un rostro, las marcas o detalles de la piel resaltan.

Varios tipos de instrumentos de iluminación son utilizados para crear una luz dura, el proyector de spot, el fresnel, el elipsoidal y el Plano Convexo entre otros.

Luz Suave

La luz suave (difusa) tiene el efecto opuesto de la luz dura, especialmente cuando los ángulos de iluminación están controlados. La luz suave tiende a esconder detalles en las superficies.

Los difusores tipo spun-glass se colocan al frente de las luces para suavizar y difundir sus rayos (refracción). Al mismo tiempo, reducen la intensidad de la luz. Grandes softlights son utilizadas para crear un área amplia y uniforme de luz. Nos podemos apoyan en el uso de la reflexión (ej. reflectores sombrilla para crear un efecto de iluminación suave), esto es simplemente una luz rebotada.

A diferencia de la fuente concentrada de luz que se asocia a las fuentes de luz dura, la amplia superficie de reflexión del interior de la sombrilla, provee una gran área de iluminación suave. Como la luz suave tiende a esconder líneas, marcas y texturas, es útil para realizar trabajos de homogenización de la imagen.

Al colocar una fuente de luz suave cerca de la cámara, se minimizan los detalles de la superficie. El efecto es comúnmente denominado iluminación plana. Aunque tiene ciertas aplicaciones, especialmente en primerísimos primeros planos de objetos donde las sombras oscurecerían detalles importantes, la iluminación plana deja "sin dimensiones" al sujeto. Cuando es utilizada en una área grande, puede dar una apariencia árida y estéril. La iluminación ha sido denominada como "el arte de controlar las sombras". Una de las metas en la iluminación es hacer que las sombras funcionen bien.

Temperatura de Color

Aunque el segundo atributo de la luz, la temperatura de color, se refiere a su color básico, también hablamos de una característica de la luz que va más allá de lo obvio.

En condiciones normales un ajuste perceptual humano conocido como consistencia de color aproximado tiene lugar, y nos permite ajustar nuestra percepción para fuentes de luz que creemos blancas.

Curiosamente, cuando vemos vídeo o cine, la consistencia de color aproximado no funciona de la misma manera. A menos que se haga la corrección de color cuando se ruedan las tomas, veremos significativos y molestos cambios de color entre una escena y otra.

Aunque la luz puede ser de cualquier color entre infra-rojo y ultra-violeta, existen 2 estándares de color básicos: 3.200°K (grados Kelvin)para las lámparas incandescentes de estudio y 5.500°K para la luz de día. (Algunas fuentes dan como estándar de luz de día 5.600°K, como veremos el número exacto depende de un número de factores).

Variaciones de Color en la Luz Solar

El color de la luz solar puede variar en mucho, de acuerdo a la hora, la bruma o el smog en el aire y la latitud y longitud geográfica del lugar.

Por la posición ángulo que tiene temprano en la mañana y al final del día, los rayos solares deben atravesar una porción mayor de la atmósfera. Fíjese en las diferentes longitudes de la línea roja. La línea más larga representa el ángulo del sol al amanecer y atardecer. La mayor travesía resulta en que se absorbe mas luz azul que roja (las longitudes de onda mas corta se absorben más fácilmente). En consecuencia, la temperatura de color del sol vira hacia el rojo, lo que determina el tono rojizo del atardecer y el amanecer.

A mediodía la la luz del sol debe recorrer una menor distancia (el sol cenital está en la ilustración) y la temperatura de la luz directa del sol cercana a 5.500°K.

Entre estos dos extremos hay variantes de tonalidades más sutiles de acuerdo a la posición del sol en el cielo. Y si las nubes lo tapan y lo descubren, la temperatura de color (y la cualidad de la luz) variarán dramáticamente.

La temperatura de color varía también como consecuencia de la bruma o de un cielo nublado. Si la cámara no se balancea en esas condiciones, la luz resultante creará un efecto frío y azulado.


6800° K Lampara Fluorescente

5400° K Luz Solar medio día

3200° k Lampara de tungsteno

2600° K Lampara Incandecente

1800° K Puesta y Naciente Solar

1200° K

Fuentes de Luz Artificial

Ya mencionamos que 3.200°K es el color de la luz estándar para televisión ? considerablemente más bajo (más rojizo) que la luz solar promedio. Fíjese en la mayor proporción de luz roja y amarilla en la zona incandescente de la ilustración. Está luz artificial se le llama comúnmente luz incandescente.

No toda la luz incandescente tiene 3.200°K. Un bombillo de 100 vatios, por ejemplo, tiene unos 2.850°K. La luz de una vela (para aquéllos que se les ocurra hacer tomas a la luz de velas!) es aún más rojiza, con 1.900°K.

La mayoría de estas fuentes de luz pueden ser ajustadas por el circuito de balance de blanco de las cámaras de video. Hay sin embargo, ciertas fuentes de luz artificial, que son un verdadero reto para el balance de blanco.

Fuentes de Espectro Discontinuo

seguramente ha visto como los vídeos y las fotografías tomadas con luz fluorescente convencional, tienen un tono verde-azul. Las lámparas fluorescentes pertenecen al grupo de fuentes llamadas lámparas de descarga ? tubos de vidrio rellenos con metal vaporizado y electrodos a ambos extremos.

A diferencia de las luces de tungsteno, las lámparas fluorescentes convencionales producen un espectro discontinuo. En lugar de una mezcla de colores del infrarrojo al ultravioleta, las luces fluorescentes presentan picos de color ? especialmente en las zonas azules y verdes. Aunque el ojo no percibe estos picos, ellos producen variaciones de color en video.

Tubo Fluorescente "Luz de Día"

Al utilizar un tubo fluorescente común, el tubo fluorescente luz de día, por ejemplo, el promedio de color es 6.500°K. Fíjese en la ilustración los saltos que presenta en las áreas azules y verdes del espectro. Ello implica que las áreas azules se exageran dando un tono grisáceo y triste.

Aún y cuando algunas cámaras de video poseen filtros para fluorescentes incluidos en su disco de filtros interno, estos no pueden total ni consistentemente, eliminar este problema. Una de los motivos es que existen más de 30 tipos de fluorescentes en uso, cada cual con características de color ligeramente distintas.

El Fluorescente Cálido Blanco

El tipo normal de lámpara fluorescente que causa los problemas de temperatura coloridos es el blanco fluorescente a 3,200°K. Aunque el este tipo de luz fluorescente también tiende a hacer visto ligeramente pálido y verdoso, producirá resultados satisfactorios.

Para evitar efectos impredecibles con iluminación fluorescente mucho videograbadores simplemente sustituyen este tipo de fuentes con sus propios equipos de iluminación.

Fluorescentes de Color Balanceado

Hasta ahora en esta discusión hemos hablado de fluorescentes estándar. Recientemente, al menos dos fabricantes han comenzado a producir tubos con componentes especiales que suavizan los picos espectrales que aparecen las lámparas comunes.

Bancos (grupos) de lámparas fluorescentes balanceadas, producen una luz suave, que no produce prácticamente sombra alguna en áreas muy amplias. Este tipo de lámparas ha tenido una gran acogida en los estudios porque produce mucho menos calor y consume mucha menos electricidad que las lámparas incandescentes.

Sin embargo, como este tipo de lámpara no permite proyectar la luz a una gran distancia, su utilización se limita a situaciones donde el sujeto pueda estar cerca de la fuente de luz. Frecuentemente, se utilizan varios bancos de luz fluorescente para crear una base suave y general y luego se acentúan ciertas áreas con luces de modelaje (key light).

Otras Lámparas de Descarga

Otro tipo de lámparas de descarga pueden causar problemas de rendición de color mucho más severos que las fluorescentes. Una de ellas, las luces de vapor de sodio de alta presión, que se utiliza generalmente para iluminar calles y avenidas, produce una luz amarillenta que varía el balance de color.

Operando a aún mayores presiones internas, están las luces de vapor de mercurio, utilizadas muchas veces para grandes áreas internas como gimnasios. Estas suelen producir un tiño verde azulado en las tomas de video y cine.

Aunque muchos de los problemas de temperatura de color no son aparentes al ojo (gracias a la consistencia de color aproximado), pueden crear grandes inconsistencias cuando se trata de unir diferentes planos en post-producción. Esto es apenas uno de los problemas de continuidad (inconsistencia técnica entre escenas) que pueden suscitarse en la producción de video.

Intensidad de la Luz

La tercera y última de las variables de la iluminación es la intensidad. Como veremos, el control de la intensidad de la luz es una variable importante en la producción dramática.

La intensidad se mide en foot-candles (en los estados Unidos) o en lux (en la mayor parte de los demás países). Nosotros utilizaremos foot-candles en estos módulos. Como hemos dicho, un foot-candle es igual a aproximadamente 10.74 lux (o, en una conversión menos precisa, multiplica foot-candles por 10 para tener un lux).

Para tener algunos puntos de referencia:

La luz del sol en un día promedio oscila entre 3.000 hasta 10.000 FC

Los estudios de TV se iluminan aproximadamente a 150 FC

Una oficina iluminada tiene unos 40 FC

La luz de luna representa unos 0,01 FC

La luz de una estrella mide apenas 0,000005 FC

Aunque la mayor parte de las cámaras de TV necesitan por lo menos 100 FC para una buena calidad, muchas pueden producir imágenes aceptables estando por debajo de 1 FC.

Control de Intensidad Variando la Distancia

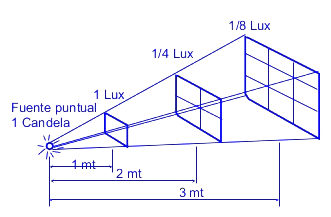

LEY DEL CUADRADO DE LA DISTANCIA

La ley más importante, en cuanto a nivel luminoso se refiere, es la ley inversa del cuadrado de la distancia. Por esta ley podernos decir que la iluminación de una superficie situada perpendicularmente a la dirección de la radiación luminosa es directamente proporcional a la intensidad luminosa e inversamente proporcional al cuadrado de la distancia que lo separa de la misma. Alejarse al doble de la distancia original de un foco representa disminuir la iluminación a una 1/4 parte de la que tenía inicialmente.

Cuando aumenta la distancia entre una fuente luminosa y el objeto, la luz es difundida en un área mas amplia y la intensidad disminuye.

Filtros o rejillas

Otra manera de controlar la intensidad de la luz es por medio de filtros o Gelatinas. Usando un filtro en una sola capa o incluso doble frente a la luz su intensidad puede ser reducida de un 10 hasta un 60 por ciento. La curva describe las longitudes de onda en la transmisión del color a través del filtro. Por ejemplo; el filtro 342 de roscolux transmite aproximadamente 40 % de energía violeta (longitud de onda) y energía azul del espectro cromático, y 75 % de energía naranja y energía roja.

El filtro a demás bloquea toda longitud en el alcance amarillo y verde. El porcentaje de transmisión en la cima de la curva se refiere a la transmisión de luz general que es permitida para atravesar cada filtro.

Luces Enfocadas

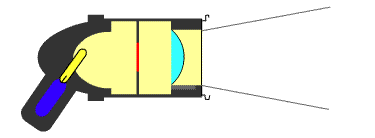

Muchos instrumentos de iluminación poseen la capacidad de enfoque, esto influye en la intensidad de la luz. Usando un riel y engranes, el haz luminoso puede ser concentrado en un área de proyección reducida o ampliado para cubrir mayor superficie. (Elipsoidales, Pc, Fresneles)

Dimmers

Por último la intensidad de una luz puede ser atenuada reduciendo el voltaje por medio de lámparas con dimmers (reguladores). Desafortunadamente, esto también afecta a la temperatura de color. Una regla general es que por cada unidad de voltaje reducida a una luz incandescente, la temperatura de color es reducida 10°K. Algunos dimmer pueden ser controlados remotamente a través de controladores y protocolos especiales. En el caso de la iluminación para escenarios uno de los protocolos más utilizados es DMX (Digital MultipleX), que es un protocolo de comunicaciones usado para controlar la iluminación de escenarios, o DMX512, el cual permite que la intensidad de las luces convencionales pueda ser sincronizada con las luces de efectos especiales.

Debido a que el ojo humano puede detectar una variación de 200°K dentro del rango de 2,000 a 4,000°K, una luz de estudio solamente puede ser disminuída en un 20 por ciento (en relación con otras luces) sin afectar notablemente al balance de color.

GLOSARIO - referido a la Luz

aberraciones. Defectos de las lentes y los espejos que impiden la formación de imágenes perfectas. Las más importantes son la aberración cromática (debida a que los diferentes colores se refractan en direcciones diferentes) y la aberración esférica (debida a que las superficies esféricas no enfocan en un solo punto los rayos paralelos).

angström. Unidad de longitud equivalente a 10-10 m, empleada para expresar longitudes de onda de la luz. Llamada así en honor del astrónomo y espectroscopista sueco A. J. Ångström. Se escribe también angstrom o Å.

birrefringencia. La doble refracción de la luz producida por cristales minerales. Puede llegar a producir dos imágenes de un mismo objeto visto a través del cristal.

cámara oscura. Caja totalmente oscura, a la que se hace un pequeño orificio en una de sus paredes para permitir que en su interior se proyecte la imagen de los objetos exteriores.

coherentes. Dícese de dos o más ondas (o grupos de ondas) que son emitidas en fase o con una diferencia de fases que se mantiene constante.

colores primarios. Tres colores empleados como base para producir todos los colores. Para iluminación se usan los primarios aditivos: rojo, verde y azul. Para pigmentos se usan los primarios sustratcivos: magenta, amarillo y cian (índigo o añil).

Cóncavo. Se aplica a las superficies curvas que forman una cavidad. Las lentes cóncavas son más delgadas en el centro que en el borde.

conos y bastones. Células visuales fotorreceptoras. Gracias a los bastones distinguimos contrastes; gracias a los conos distinguimos colores.

convergente. Se aplica a las lentes y los espejos que aumentan la convergencia de un haz de luz. Las lentes convexas son convergentes.

convexo. Se aplica a las superficies curvas redondeadas hacia el exterior. Las lentes convexas son más gruesas en el centro que en el borde.

crestas y valles. Zonas de mayor amplitud en una onda. La cresta es la parte más alta y el valle la más baja.

cromático. Relativo al color.

daltonismo. Defecto de la vista que consiste en no percibir ciertos colores o confundirlos con otros. Llamado así en honor al químico y físico inglés J. Dalton que lo descubrió. También se le puede llamar acromatopsia.

difracción. Desviación de las ondas producida por el borde de un obstáculo o una apertura.

dispersión. a) Separación o descomposición de la luz en los colores del espectro, como la que se produce, por ejemplo, al pasar la luz por un prisma. b) Desviación irregular de la luz en todas direcciones, corno la producida, por ejemplo, por las partículas de la atmósfera.

divergente. Se aplica a las lentes y los espejos que aumentan la divergencia (o disminuyen la convergencia) de un haz de luz. Las lentes cóncavas son divergentes.

efecto Cherenkov. Radiación producida cuando en un medio se mueven partículas con una velocidad mayor que la velocidad de la luz en dicho medio. Llamado así en honor de su descubridor, el físico soviético P. A. Cherenkov.

efecto Doppler. Alteración de la frecuencia (o la longitud de onda) producida por el movimiento relativo entre la fuente emisora y el detector. Llamado así en honor del físico austriaco C. Doppler, quien demostró este efecto en el sonido.

efecto fotoeléctrico. Emisión de electrones por una superficie metálica, producida por la iluminación del metal. A los electrones así liberados se les llama fotoelectrones.

electromagnetismo. Rama de la física que estudia los fenómenos eléctricos y magnéticos y las relaciones entre éstos.

espectro. Diagrama o gráfica de la intensidad de la luz como función de la frecuencia (ola longitud de onda). Espectro de absorción: serie de líneas o bandas oscuras en un espectro, debidas a la absorción de la luz por una sustancia. Espectro de emisión: serie de líneas o bandas luminosas en un espectro, debidas a la emisión de luz por una sustancia.

espectroscopía. Técnica de análisis químico basada en el estudio de los espectros de emisión o absorción de los materiales.

éter. Fluido hipotético que se admitía como soporte de las ondas electromagnéticas, entre ellas la luz.

fase. Amplitud relativa de la onda en un punto dado. Se dice que dos ondas están en fase cuando coinciden sus amplitudes relativas (por ejemplo, sus crestas).

filtro. Pantalla que se interpone en el camino de la luz para absorber ciertas frecuencias (o ciertos colores) de ésta.

fluorescencia. Luz emitida por determinados cuerpos o sustancias, enseguida de haber sido expuestos a iluminación de ciertos colores.

fosforescencia. Luz emitida por determinados cuerpos o sustancias después de haber estado expuestos a iluminación de ciertos colores. A diferencia de la fluorescencia, la fosforescencia subsiste después de desaparecer la radiación excitante.

fotoconductor. Material que aumenta su conductividad eléctrica bajo la influencia de la luz.

fotón. Cuanto de luz: partícula luminosa sin masa y con energía hv donde v es la frecuencia asociada a la luz y h la constante de Planck.

fotoquímica. El estudio de los efectos químicos de la radiación, básicamente la visible y la ultravioleta.

fotosíntesis. Síntesis química de carbohidratos simples a partir de bióxido de carbono y agua, realizada en las células vegetales a partir de la absorción de energía luminosa.

frecuencia. El número de vibraciones o ciclos por unidad de tiempo. La frecuencia de las ondas electromagnéticas suele medirse en ciclos por segundo, llamados hertz en honor del físico alemán H. Hertz.

hipermetropía. Defecto de la visión causado por falta de convexidad del cristalino, lo que hace que las imágenes se formen detrás de la retina en vez de formarse sobre ella.

holografía. Técnica de registro y reproducción de imágenes tridimensionales, basada en la interferencia de rayos luminosos coherentes.

imagen real. Imagen formada por la convergencia de rayos de luz al ser desviados por una lente o un espejo; puede ser proyectada sobre una pantalla.

imagen virtual. Imagen que parece estar situada en la región de donde divergen los rayos de luz después de haber sido desviados por una lente o un espejo; no puede ser proyectada sobre una pantalla.

índice de refracción. Propiedad óptica de un medio, que determina, entre otras cosas, la desviación sufrida por la luz al entrar en ese medio y la velocidad de propagación de ella en el medio. Se indica con la letra n.

incandescencia. Luz producida por metales y otros materiales al ser elevados a muy altas temperaturas. Se aplica en particular al filamento de los bulbos eléctricos.

infrarrojo. Se refiere a la radiación electromagnética no visible cuya frecuencia es apenas menor que la de la luz roja.

interferencia. Superposición de dos o más ondas, que da como resultado la suma de amplitudes (cuando coinciden crestas con crestas) y la cancelación de amplitudes (cuando coinciden crestas con valles); se habla entonces de interferencia constructiva y destructiva, respectivamente.

láser. Fuente de luz coherente que opera en dos etapas: inicialmente los átomos son bombeados a un estado excitado, y después se estimula la emisión de luz por estos átomos. La palabra láser es el acrónimo de Light Amplification by Stimulated Emission of Radiation,

ley de Snell. Ley que relaciona el ángulo de incidencia y el ángulo de refracción de la luz al pasar de un medio a otro; esta relación está determinada por el cociente de los índices de refracción de los dos medios. Llamada así en honor de su descubridor, W. Snell.

longitud de onda. Distancia entre dos crestas consecutivas de una onda.

microondas. Ondas electromagnéticas de frecuencia mayor que las ondas de radio y menor que la radiación infrarroja.

miopía. Defecto de la visión causado por un excesiva convexidad del cristalino, lo que hace que las imágenes enfocadas se formen enfrente de la retina en vez de formarse sobre ella.

monocromático. Se refiere a la luz de un solo color o, en términos más precisos, de una sola longitud de onda.

ondas electromagnéticas. Perturbaciones que se propagan con la velocidad de la luz, consistentes en ondas de campo eléctrico y de campo magnético perpendiculares entre sí y a la dirección de propagación. Las ondas de luz, en particular, son de esta naturaleza.

ondas longitudinales. Se las llama así cuando la perturbación o el desplazamiento que producen es paralelo a la dirección de propagación. En particular, las ondas del sonido son longitudinales.

ondas transversales. Se denominan así cuando la perturbación que producen es perpendicular a la dirección de propagación. Las ondas en una cuerda son transversales; las de la luz también.

polarización. Propiedad que pueden poseer las ondas transversales, consistentes en que todas las vibraciones de la onda se producen sobre una sola dirección perpendicular a la de propagación.

polarizador. Material que al interponerse en el camino de la luz produce la polarización parcial o total de ésta.

principio de Fermat. Principio según el cual la trayectoria que sigue un rayo de luz para ir de un punto a otro es tal, que el tiempo de recorrido es mínimo. Fue enunciado por el matemático francés P. de Fermat

rayos y (gamma). Radiación electromagnética de frecuencia mayor que los rayos X: es la radiación más energética que se conoce.

rayos X.. Radiación electromagnética de frecuencia mayor que la ultravioleta y menor que los rayos gamma.

reflexión. Fenómeno que ocurre cuando la luz incide sobre una superficie y es desviada por ésta sin cambiar de medio. La reflexión es especular cuando la superficie es lisa, y difusa cuando la superficie es rugosa.

refracción. Cambio de dirección de propagación de la luz, que se produce cuando ésta pasa de un medio a otro de diferente densidad (o diferente índice de refracción).

taquión. Partícula hipotética que viaja con velocidad mayor que la de la luz.

traslúcido. Dícese de un medio que transmite la luz pero la dispersa, de manera que no permite que se vea con claridad lo que está al otro lado de él.

ultravioleta. Se refiere a la radiación electromagnética no visible cuya frecuencia es apenas mayor que la de la luz violeta.
