La Tramoya ﷯Es el conjunto de actividades y/o lugar (en el caso de el teatro) que intervienen en la realización de una escenografía, escenario, un set televisivo, o dispositivo escénico con el fin de representar en él, una acción "dramática". Todos los elementos o factores que se infieren de esta actividad pasan a formar parte de la tramoya. Esta actividad se inicia a partir del proceso de gestación de un espacio escénico representado en un diseño. Éste puede ser representado de varias maneras;bocetos o dibujos a mano alzada, acuarelas, aguas tintas, collage etc. que dan cuenta de una presentación en dos dimensiones de un fenómeno tridimensional (representación en perspectiva). La maqueta; esta es una representación tridimensional realizada a escala, que permite tener un referente mas real que la aproximación gráfica. Los planos; son la representación a escala en dos dimensiones de las distintas vistas (caras/lados) de una espació escénico y están constituidos por los dibujos de planta, cortes y elevaciones. Actualmente con el uso de las nuevas tecnologías podemos representar los diseños a través de la gráfica digital pudiendo obtener bocetos más semejantes a los resultados esperados. Plano vista Frontal

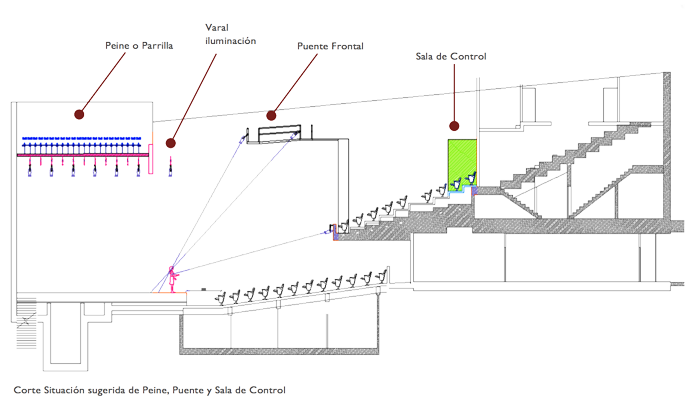

﷯ Plano vista Lateral
﷯

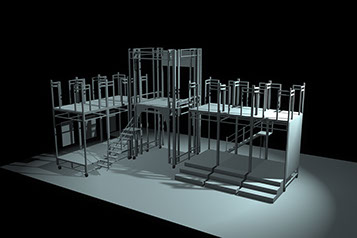

Boceto digital Las dimensiones o medidas en los planos, están realizadas a escala, (relación de equivalencia entre la medida real y la de representación). Las escalas más frecuentes son: Esc. 1 : 10 / Esc. 1 : 100 / Esc. 1 : 50 / Esc. 1 : 25 / Esc. 1 : 20 .Si concideramos comonuestra medida a representar, un metro (mts) dibujado a escala Esc. 1: 10 esta, es igual a 10 cm. en el caso de ser nuestra escala Esc. 1 : 100 - 1 mts es igual a 1cm y así para cada medida. Esc. 1 : 50 - 1 mts = 2 cm - Esc. 1 : 25 - 1 mts = 4cm - Esc. 1 : 20 - 1 mts = 5cm . A la marcación de medidas la llamamos cotas y son representadas por líneas que se dibujan paralelas a la medida a indicar. ﷯ ﷯ ﷯ Amplio es el conjunto de dispositivos que constituyen la tramoya, entre ellos encontramos Bastidores ( Paneles, Fermas, Bambalinas, Cerchas o Arnillas, (armillas) Afores, Forillos). Practicables, (Tarimas). Varales, Sin fin, Ciclorama, entre otros. Bastidores: es una estructura o armazón realizada con listones de madera o metal sobre la cual se coloca una cubierta (puede ser de maderas, placas laminadas, contrachapado, telas, fibras sintéticas, etc.) formando esta un panel. Estos pueden cumplir una variedad muy amplia de funciones, Aforar, (impedir la proyección del la visión sobre un plano determinado) La fundamental es ser el soporte sobre el cual desarrollamos un espacio escenográfico. Las formas que se pueden desarrollar no están determinadas ya que estos pueden ser rectangulares, cuadrados, circulares, etc. Practicables : Son los elementos de decorado tridimensionales que se construyen para alojar sobre ellos personas u objetos pudiendo soportar grandes pesos con una estructura liviana pero resistente. Hay tres tipos principales de practicables: Plataformas o tarimas, Escaleras o Rampas y Carros, estos últimos llevan ruedas para facilitar su desplazamiento en escena. El practicable esta compuesto de: Cercha o armilla, que es la estructura de listones o tubos metálicos. Cubierta, Superficie superior de suelo o practicable. Espejo o falda, que tapa las armillas o cerchas. La armilla o Cercha como unidad esta compuesta por: Los listones verticales que llamamos pie derechos o patas. Los listones horizontales que llamamos horizontales, traviesas o largueros. Los listones diagonales o escuadras. Tarima / Cerchas 1 Cubierta Tarima 2 Cercha estructural 3 Cercha de amarre ﷯ Palometa o escuadra: es una estructura o cercha de madera o metal desarrollada en ángulo que permite escuadrar o sostener una armilla, ferma o panel. También se les llama palometa o chapera a una placa triangular que se fija a los ángulos de las armillas para dar firmeza y lograr una mejor estructuración. Cámara Negra: Es el conjunto de bambalinas, Patas y telón de fondo realizado en tela con capacidad de "absorción" o mínima reflexión de luz. Distintos tipos de telas se utilizan en ello, como; el Terciopelo, Molton, Decomolton, Gabardina, Treviras entre otras (el pigmento negro contribuye a esto) La Cámara nos permiten delimitar y aforar el espacio de escena de las áreas de servicio del escenario maquinaria, peine o parrilla, que necesitemos dejar ocultos a la vista del espectador. Estas se cuelgan de la parrillas y distribuyen según las necesidades de cada espectáculo. Las telas suelen ser tejidos de algodón peinado opaco del al 98% al 70%, por una o sus dos caras, lo que les dan una gran capacidad para evitar reflejos y fugas de luz. ﷯ Maniobra Telón ﷯ Propuesta modificación escenario y patio de butacas C.C.Q. ﷯ Plantas de escenario, Bambalinas y Afores (patas) Teatro Municipal de Valparaíso ﷯ Corte escenario, Bambalinas y Afores (patas) Teatro Municipal de Valparaíso ﷯ Parrilla de iluminación Teatro Municipal de Valparaíso ﷯ Maniobra con Varal / Roldanas / Tiros ﷯ Maniobra con Varal por Contrapeso / Roldanas tipo rodamientos / Tiros ﷯ Eduardo Jiménez Cavieres.

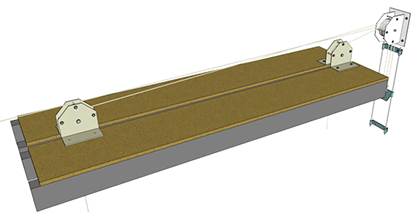

Detalle anclaje de roldanas en peine

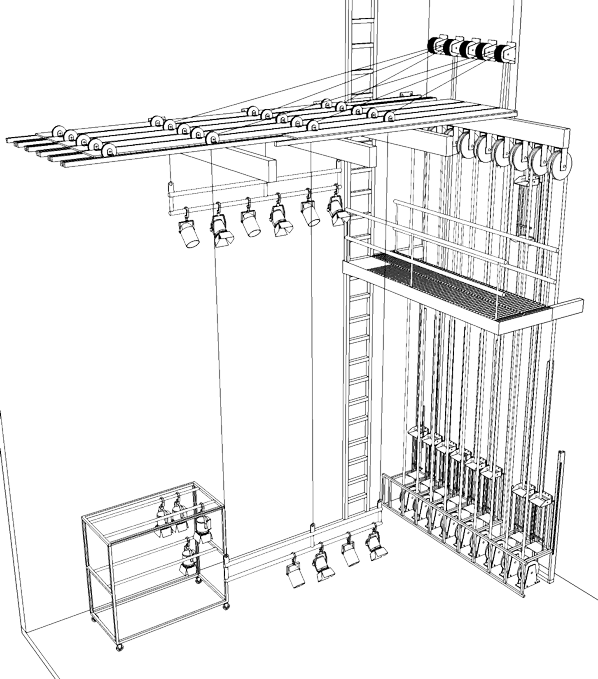

Sistema de Contrapeso
